Kedves visszatérő Ügyfelünk egy Ipad Pro táblagépet hozott adatmentésre sérült kijelzővel, nem bekapcsolható állapotban. Rögtön éreztük a kihívást!
Ipad Pro adatmentés – mi a trükk?
Mondhatnánk, hogy a folyamat egyértelmű, de vannak kritériumok, amiknek teljesülnie kell ahhoz, hogy az adatmentés sikeres legyen.
Ezek közül az első, hogy a készülék bekapcsoljon, és az operációs rendszer megfelelően elinduljon. Az adatok tárolása az Apple készülékekben titkosítva történik, amelyről bővebben itt lehet olvasni.
Általában az eszköz és a titkosítás feloldásához be kell ütni a jelkódot, vagy jelszót. Ennek hiányában hiába csatlakoztatjuk számítógéphez, a kommunikáció csak megerősítéssel kezdődik el. Ha minden adott, készíthetünk biztonsági mentést, vagy importálhatjuk a fotókat, stb.
Szóval, mi a trükk?
Esetünkben az első problémát az jelentette, hogy a készülék nem kapcsolt be. Az Ipad-re jellemzően a megbontás a kijelző irányából történik, és mivel a kijelző (pontosabban az üveg) több helyen repedt volt, kellő odafigyeléssel kellett kiszerelni, vigyázva a szalagkábelek épségére is.

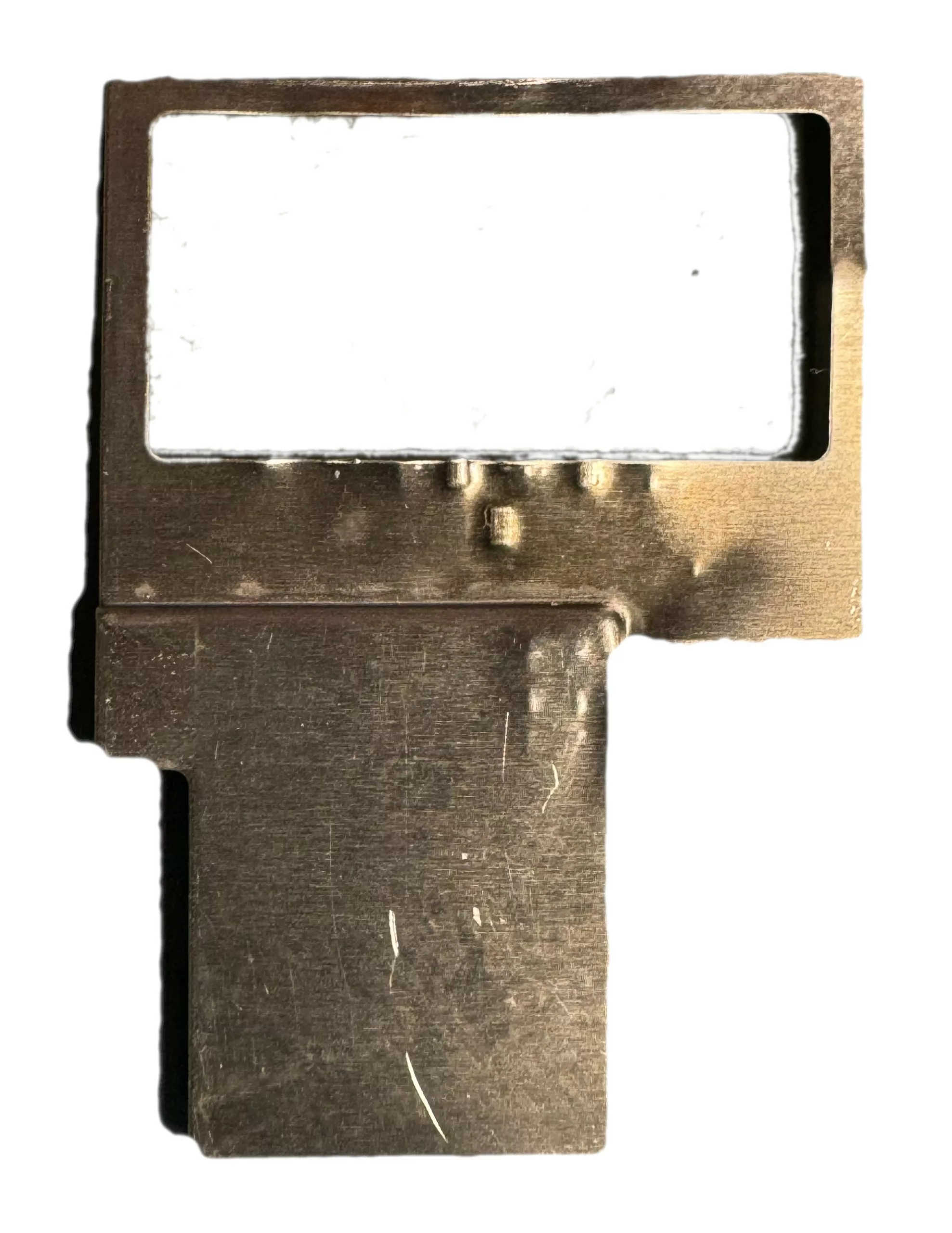

Megbontáskor észrevettük, hogy az LCD és érintőpanel csatlakozójánál lévő árnyékoló lemez erősen deformálódott, és jól látszódott rajta, hogy az alatta lévő, alaplapra forrasztott SMD ellenállások, kondenzátorok „formáját” felvette. Szinte biztosak voltunk benne, hogy ez zárlatot okozott, ezért a lemezt leforrasztottuk az alaplapról. A mechanikai behatás következtében egy tekercs műanyag burkolata megsérült, de mérések alapján a működést nem befolyásolta, így bátorkodtunk bekapcsolni a gépet.
Ipad érintő hiba
A rendszerindítás után a már említett jelkódot bekérő képernyő fogadott minket, de sajnos érintésre nem reagált a készülék.
Probáltuk számításba venni a lehetőségeket:
- A leggyorsabban kizárható hiba az LCD modul a maga szalagkábeleivel, de az túl egyszerű lett volna.
- Második lépésként az alaplapi FPC csatlakozók vizsgálatát végeztük el, de mikroszkóp alatt sem tapasztaltunk problémát.

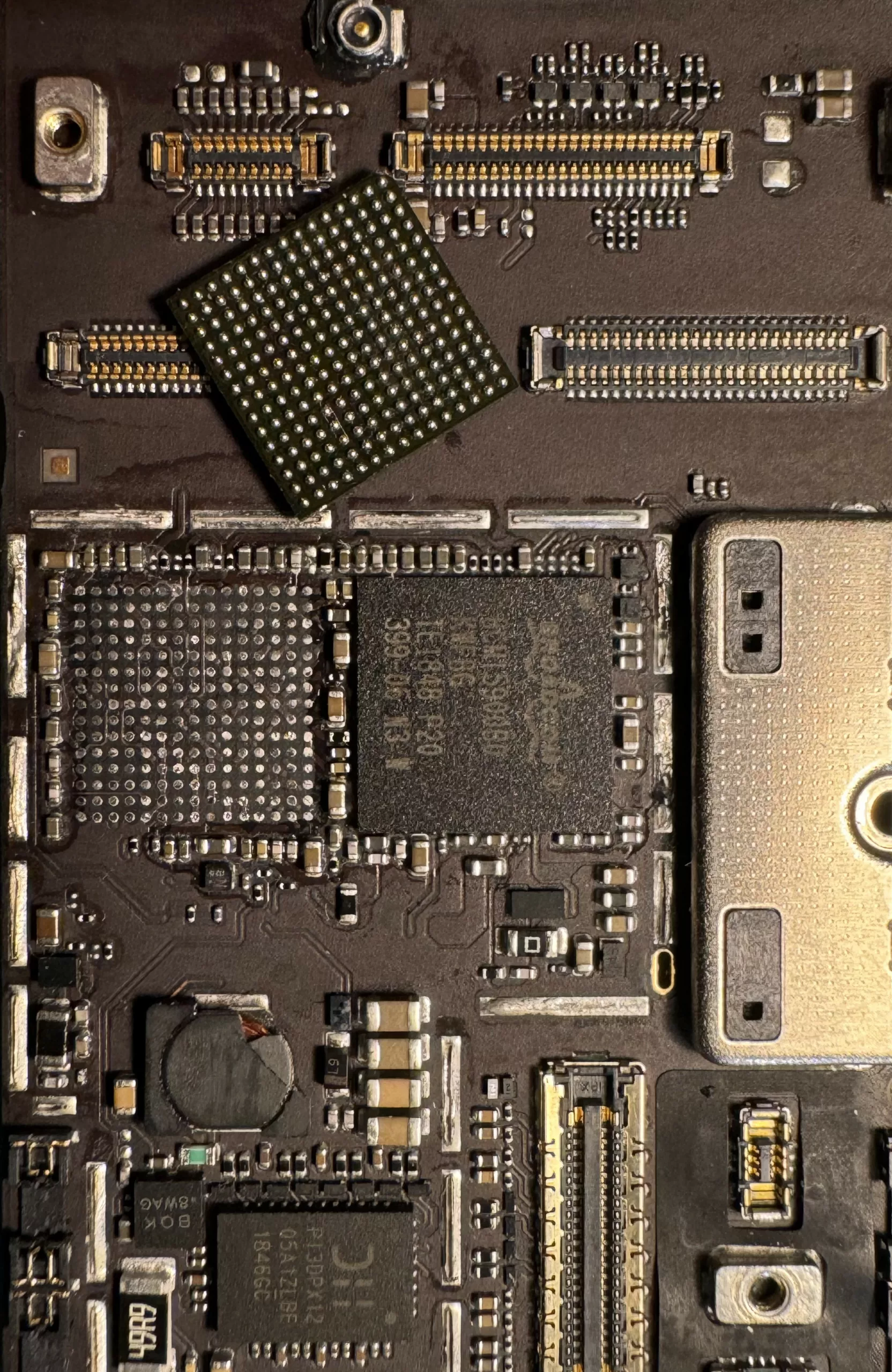

Az említett árnyékoló lemez alatt az érintő vezérlő BGA chipjei vannak felforrasztva, így ezeket is ellenőriztük. Az egyik ilyen vezérlő túlzott melegedése miatt az IC cseréjére gondoltunk.
Ipad alaplapi javítás
Az érintő működését több alkatrész befolyásolja. Sok eszközhöz található gyártói szerviz leírás, blokk diagram, kapcsolási rajz, sajnos az Ipad Pro modellhez nem leltünk dokumentációt, (vagy csak nem kerestünk elég kitartóan) így kénytelenek voltunk a tapasztalatainkra támaszkodni.
Nagyjából a kövekező a működési elv:
- Az érintőpanel érzékeli az érintést
- A jelet az érintő vezérlői feldolgozzák
- És ezt továbbítják a központi feldolgozó egységnek, azaz a processzornak
Ez nyilvánvalóan lesarkított verziója egy bonyolult folyamatnak, de éppen elegendő ahhoz, hogy a javításban tovább tudjunk lépni.
A vezérlő IC cseréje után ugyan a melegedés megszűnt, de továbbra sem tudtuk feloldani a zárolást. A második IC cseréjére picit várni kellett, mert az alkatrész nem volt készleten. Természetesen Ügyfelünket tájékoztattuk a javítás folyamatáról, mivel jó esélyt láttunk a pozitív végeredményre, a beszerzési időt is türelmesen kivárta. Ezúton is köszönjük neki!
A második nekifutás
Az alkatrész beérkezése után rögtön elvégeztük a cserét. Indítás után a jelkódot sikeresen be tudtuk ütni, így az adatok hozzáférhetővé váltak.
Utómunka, konklúzió
A folyamat során az elsődleges szempont az adatmentés volt, mikor kiderült, hogy az Ipad a törött üveg ellenére üzemképes, felmerült az igény a teljes javításra. Az LCD modul magas ára miatt ezt elvetettük. Az adatvesztés elkerülése miatt a készülékről biztonsági mentést készítettünk.
Összeszerelés előtt az árnyékoló lemezt kiegyenesítettük és visszaforrasztottuk az alaplapra. Az LCD visszaragasztásakor próbáltuk a fellazult üvegdarabokat úgy visszaragasztani, hogy azok a lehetőségekhez képest egy síkban legyenek, és a használat során ne potyogjanak ki.
Miután mindennel elkészültünk egy alapos tisztítás után üvegfóliát helyeztünk a kijelzőre. Ezzel próbáltuk a kisebb repedéseket elfedni, persze a végeredmény közel sem lett tökéletes, de összességében – remélhetőleg – mindenki elégedett volt a végeredménnyel.
Az Ipad Pro 2020-as modell véleményünk szerint egy elég erős hardverrel szerelt eszköz, ami a sérülések ellenére még elegendő erőforrást tartogat az újabb IpadOS verziókhoz és a mindennapi használathoz. Bővebb specifikációkról ezen a linken lehet olvasni.
